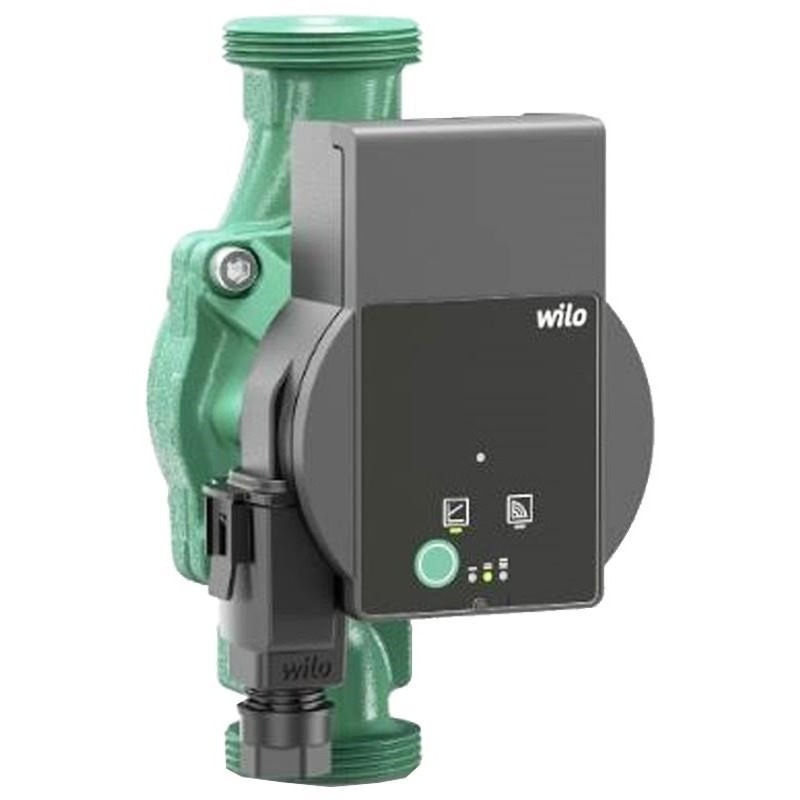

Wilo Atmos Pico 25/1-6 Инструкция по монтажу и эксплуатации позволит вам быстро настроить циркуляционный насос и обеспечить стабильную циркуляцию теплоносителя в системе отопления. Это подробное руководство охватывает все этапы установки, настройки и обслуживания модели Atmos Pico 25/1-6 от Wilo, сочетая понятные пояснения и важные технические детали.
Основные особенности
- Переменный напор (Δp-v) с тремя заранее установленными кривыми для тонкой настройки производительности;
- Три ступени постоянной скорости для гибкого управления подачей теплоносителя;
- Светодиодные индикаторы выбранного режима и кривой для наглядного контроля;
- Минимальное энергопотребление от 4 Вт и высокий индекс энергоэффективности (EEI 0.20);
- Встроенная защита двигателя и функция автоматической разблокировки для надежной работы.
Режимы управления и индикация
- Режим Δp-v с тремя кривыми для точного регулирования перепада давления;
- Режим фиксированного числа оборотов с тремя уровнями скорости;
- Светодиодный индикатор текущего режима управления;
- Зеленый светодиод горит в нормальном режиме и мигает при возникновении неисправностей.
Технические характеристики
- Максимальное рабочее давление: 10 бар;
- Потребляемая мощность P1 max: 40 Вт;
- Диапазон скоростей n min/max: 700 / 4200 об/мин;
- Монтажная длина: 130 мм;
- Подключение G 1½ на входе и выходе;
- Электропитание: 1~230 В, 50/60 Гц;
- Класс защиты: IPX2D;
- Температура окружающей среды: от -10 °C;
- Корпус – чугун; рабочее колесо – PP-GF40; вал – нержавеющая сталь; подшипник – металлографит.
Установка и подключение
Установка циркуляционного насоса Wilo Atmos Pico 25/1-6 занимает минимальное время: достаточно обеспечить монтажную длину 130 мм и подключить к трубопроводу с резьбой G 1½. Кабельное соединение PG11 обеспечивает надежную фиксацию кабеля. Перед пуском системы удалите воздух из трубопровода через спускной кран и убедитесь в герметичности соединений.
Материалы и конструкция
Насос оснащен корпусом из чугуна и рабочим колесом из PP-GF40, что повышает прочность при эксплуатации. Вал из нержавеющей стали в сочетании с металлическим подшипником из металлографита гарантирует длительный срок службы даже в интенсивных режимах работы.
Обслуживание и гарантия
Модель Atmos Pico 25/1-6 не требует регулярного технического обслуживания благодаря продуманной конструкции и автоматической системе разблокировки. Предусмотрена гарантия 12 месяцев от производителя Wilo, что подтверждает надежность изделия и долговечность его компонентов.
Практическое применение
Эта инструкция позволит установить насос как в систему отопления частного дома, так и в коммерческие объекты или инженерные сети вентиляции и кондиционирования. Благодаря низкому уровню шума и компактным габаритам его можно монтировать даже в жилых помещениях без риска беспокоить жильцов.
Диагностика и устранение неполадок
- При нормальной работе светодиод горит зеленым; при сбоях индикатор начинает мигать или загораться красным;
- Проверьте наличие напряжения и состояние кабеля;
- Убедитесь в отсутствии воздушных пробок в системе;
- При необходимости обратитесь к сервисному центру для проверки подшипников.
Советы по энергосбережению
Используйте минимальную необходимую скорость для обеспечения требуемого температурного режима и избегайте избыточного расхода электроэнергии. Регулярно проверяйте систему на наличие загрязнений и своевременно очищайте фильтры.
Дополнительная информация
Температурный диапазон эксплуатации от -10 °C до +110 °C. При работе в условиях отрицательных температур избегайте длительных простоев без теплоносителя. Подключайте насос только при отключенном электропитании.
Wilo Atmos Pico 25/1-6 Инструкция содержит все важные сведения, необходимые для эффективной и безопасной эксплуатации насоса. Следуя рекомендациям, вы обеспечите долгую службу устройства и уменьшите затраты на обслуживание.
